|
慶祝祖國70華誕丨讓飛秒激光在非晶合金上炫麗多彩慶祝祖國70華誕丨讓飛秒激光在非晶合金上炫麗多彩 文章轉載：非晶中國

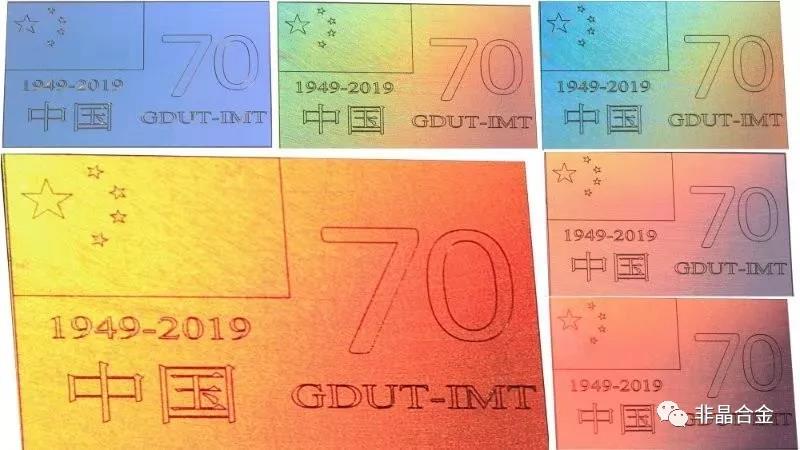

圖片來源：廣工大高效精密制造技術與裝備實驗室提供 日前，廣東工業大學王成勇教授團隊的杜策之博士生等同學，在微納之間讓飛秒激光在非晶合金上絢麗多彩，慶祝祖國70華誕。 他們通過激光快速掃描在非晶表面誘導出大面積亞波長光柵結構(LIPSS)，如圖2所示。結構整體尺寸為20*30mm,周期為800nm,深度為200nm,在宏觀上實現了不同方位角絢麗的顏色變化，同時保證材料的非晶態。使用激光直寫技術，在5 W功率和50 mm/s的速度下雕刻出國旗圖案和慶祝70周年字樣。 使用波長為1030 nm、脈沖寬度為200 fs激光，在5 W的功率下以500 mm/s的速度對非晶合金表面進行掃描，加工過程如圖1所示。 （通過激光快速掃描在非晶表面誘導出大面積亞波長光柵結構(LIPSS)，如圖2所示。結構整體尺寸為20*30nm，周期約800 nm，深度約200 nm，在宏觀上實現了不同方位角炫麗的顏色變化，同時保證材料的非晶態。使用激光直寫技術，在5 W功率和50 mm/s的速度下雕刻出國旗圖案和慶祝70周年字樣。）
圖1 - 鋯基非晶激光表面加工示意圖
圖2 - 非晶合金激光加工后表面狀態、表面形貌及截面形貌 此技術在光學應用方向可用于非晶合金防偽標簽，在醫療應用方向可用做非晶醫療器械抗細菌粘附表面。 |
